小軸承球上的殘余應力深度分布
發布時間:2021-08-30 04:42:27來源:原創瀏覽:1989次

在此應用中,殘余應力深度分布是從4毫米軸承球測量的。

問題:軸承滾珠上的殘余應力

可以用電化學方法從表面去除材料,并測量作為深度函數的殘余應力來研究硬化鋼樣品的次表面特性。

例如檢測Ø4mm球軸承的殘余應力的深度剖面分布,為了滿足標準 EN 15305無損檢測標準,一般采用X 射線衍射法進行測試,同時需要選擇0.3毫米準直器來測量。使用傳統的 X射線衍射設備一般單次測量需要1小時55分鐘。在殘余應力深度剖面中,通常進行4-6次單獨的殘余應力測量,同時需要在測量中對材料進行電解拋光。在三個方向測量殘余應力時,測量一個深度剖面需要34.5小時。

檢測方法:X射線衍射法

在測量之前,將滾珠固定在帶有化學金屬環氧樹脂填料的鋁塊上,以便保持與鋁塊的導電接觸,并且在深度測量期間鋼球保持靜止。



1. 測量設置:軸承滾珠的殘余應力測量

測量采用XStress DR45XStress Studio軟件完成。集成2D探測器沿著Debye-Scherrer 環(圖 2),3秒曝光時間內收集的衍射峰數據如圖3所示。在三個方向測量殘余應力時,每個深度測量點測量時間為3分鐘,這意味著每個深度剖面測量時間僅需要18分鐘。測量樣品殘余應力分布如圖4所示。

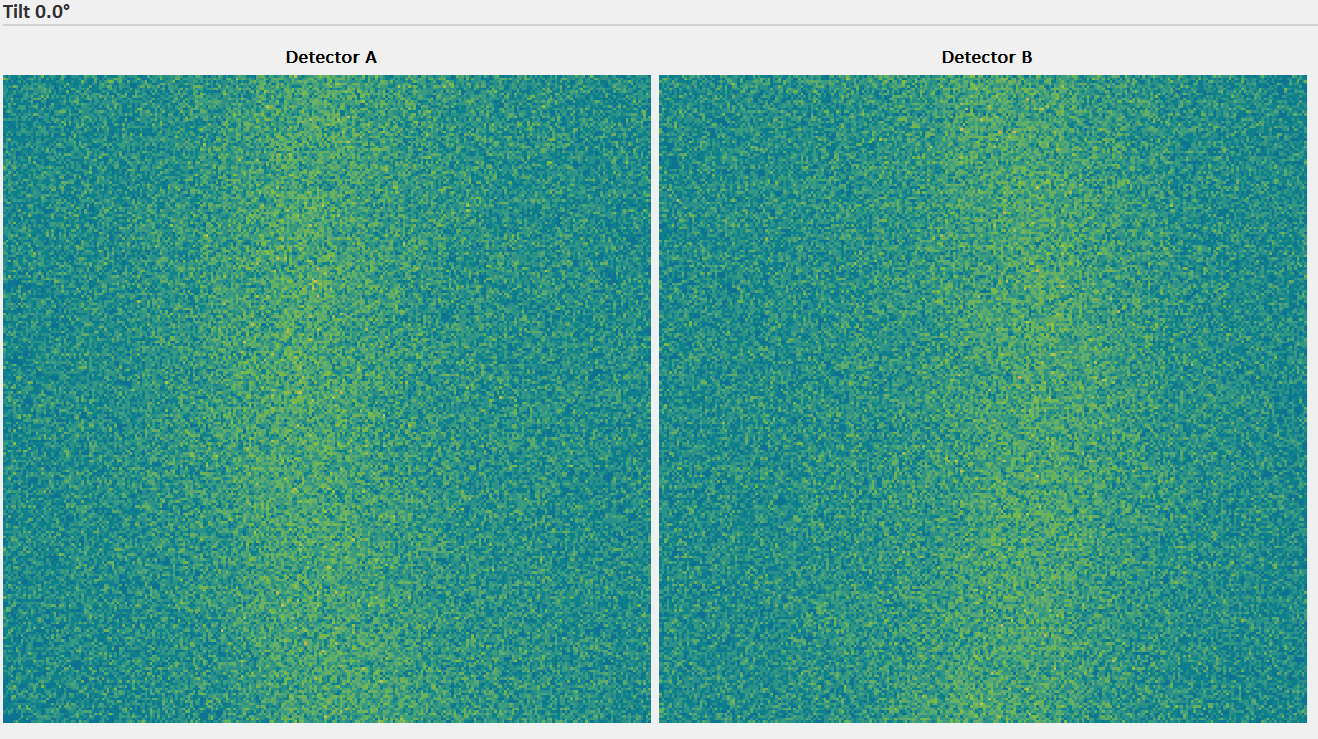

2:檢測器數據

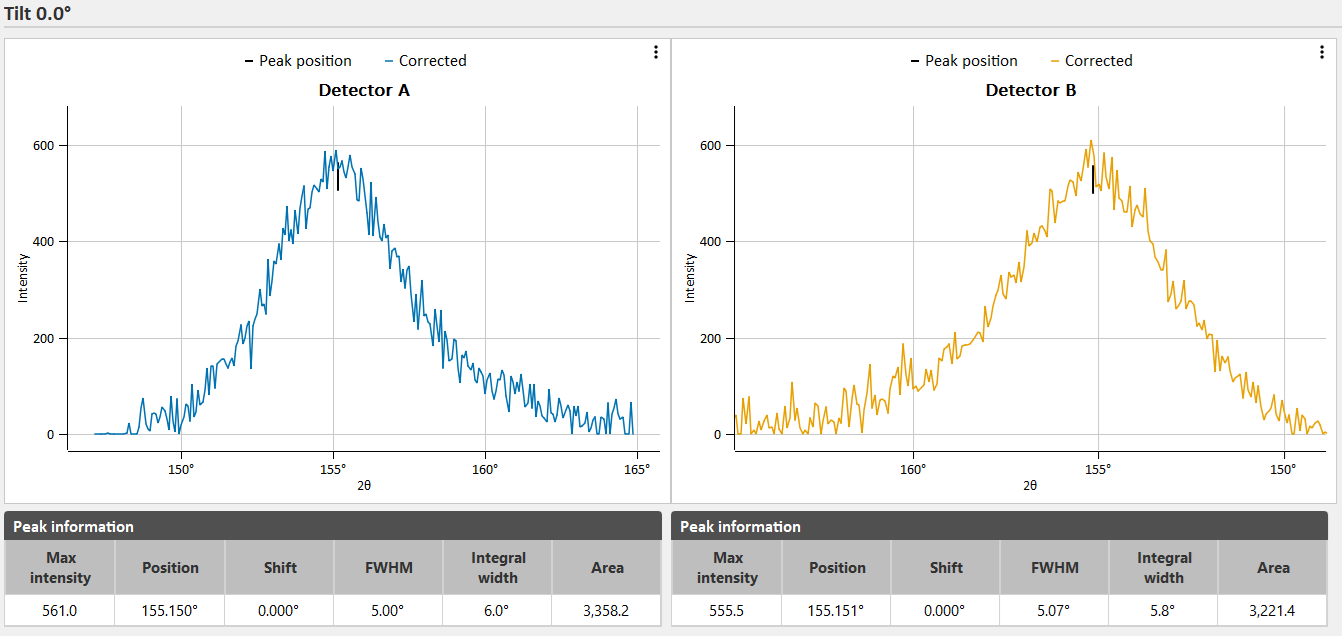

3:綜合峰



測量結果



4:軸承滾珠上的殘余應力深度分布

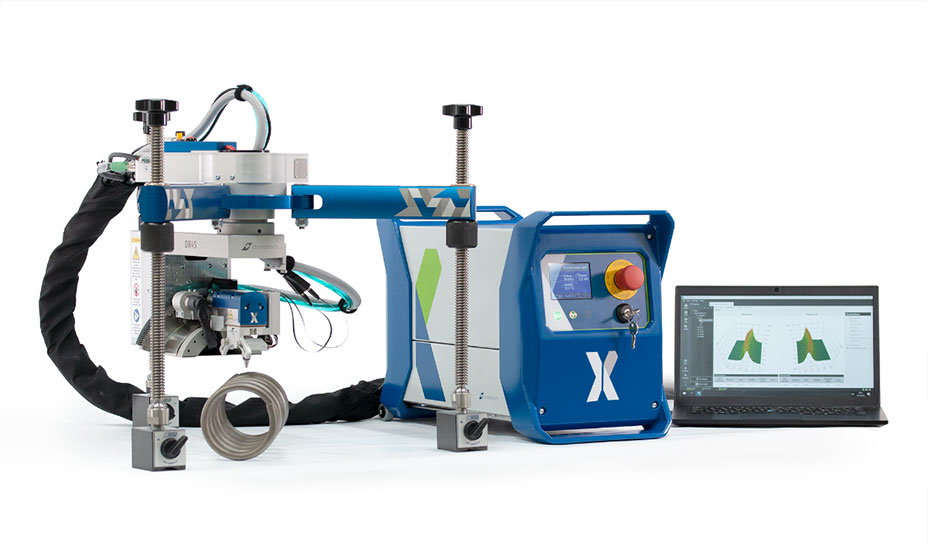

此應用所使用的儀器Xstress DR45為新一代X射線殘余應力分析儀,以前所未有的速度提供了高質量測量數據。
