曲軸磨削后殘余應力的檢測
發布時間:2021-10-12 10:29:28來源:原創瀏覽:2034次

本應用旨在檢查曲軸軸頸磨削后是否存在因磨削過熱(也稱為磨削燒傷)而產生的有害應力。

問題:金屬零件在機加工過程中可能會受到過熱和過度磨削的影響。

在設置新的加工工藝過程中,針對工件表面光潔度、循環時間和刀具磨損,在保證工件不受有害應力影響的情況下,有必要對加工參數進行優化。本應用主要檢查曲軸軸頸磨削后是否存在因磨削過熱(也稱為磨削燒傷)而產生的有害應力。

檢測方法:采用X 射線衍射法對殘余應力深度分布進行分析

從曲軸上切下連桿頸并進行修整,以便在所需的測量位置使用 X 射線衍射法對殘余應力的深度分布進行實際意義上的檢測。

當樣品固定后,需要在兩個方向(軸向和環向)上進行測量。用電解拋光儀拋光后用千分尺檢測深度。對每個規定的深度重復該過程,直到獲得完整的殘余應力深度分布圖。

X 射線衍射法測定殘余應力的曲軸軸頸

1–被測曲軸軸頸圖

結果

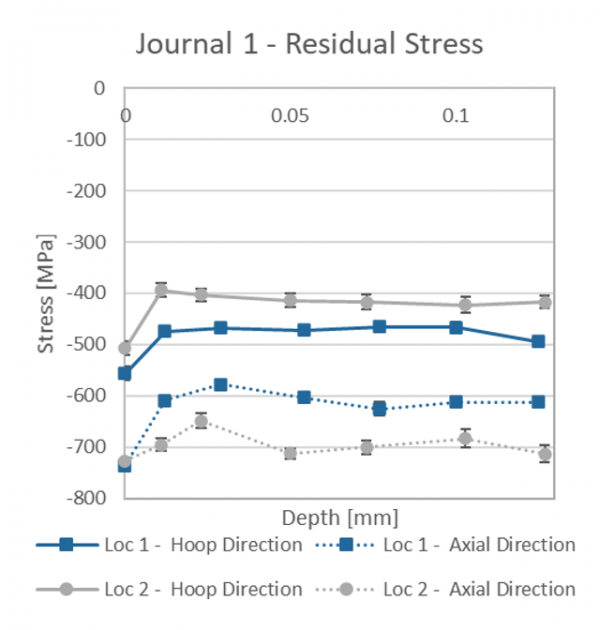

曲軸軸頸殘余應力深度剖面結果

2–顯示引腳 6 殘余應力與深度的關系圖

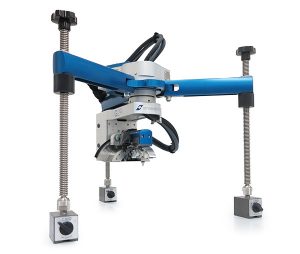

本應用中使用的儀器: Xstress G2R(配有電解拋光儀)

Xstress G2R X 射線殘余應力分析儀代表了殘余應力分析儀在設計和構造的進步,在殘余應力和殘余奧氏體分析儀中提高了可靠性和便攜性功能。二維應力和三維應力分析可通過可旋轉的測角儀輕松實現。

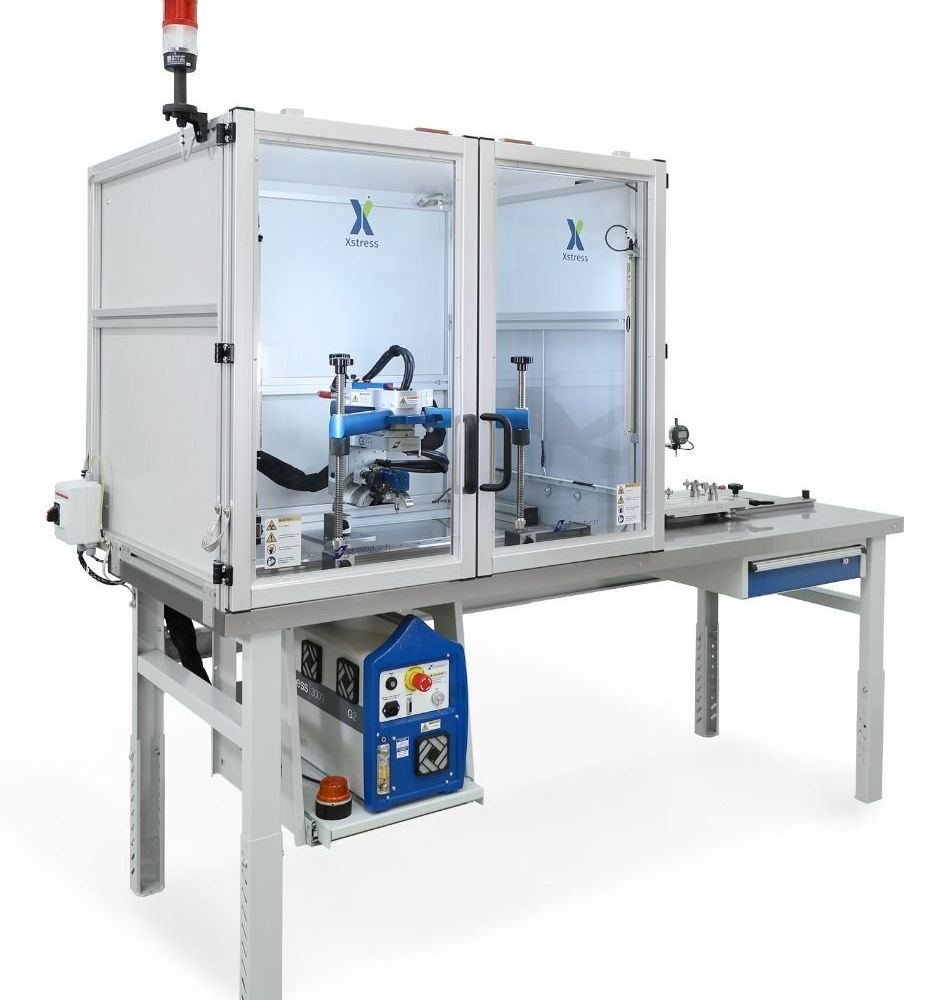

X射線應力檢測三角架

Xstress G2R 殘余應力分析儀主要用于殘余應力和殘余奧氏體測量。X射線應力檢測三角架X 射線殘余應力分析儀重要組成部分,在深度剖面測量中可以精確定位被測樣品,安全防護罩會把測量區域完全包圍起來,確保測量安全。
